MRG280系列通用矢量型變頻調速器

技術特點

  MRG280矢量通用型變頻器是我公司基于MRS系列基礎上研發的高性能變頻器,相
比于MRG通用變頻器,性能更穩定、控制更精確、調速范圍更廣泛、保護功能更齊全
靈敏、調試簡單操作方便、通過自學習可以使電機與變頻器之間更匹配更協調,此款
軟件為目前變頻器行業先進技術之一。



產品技術規范

  項目 規格

最高頻率
矢量控制:0~300Hz V/F控制:0~320Hz
載波頻率
O.5KHz~16KHz可根據負載特性,自動調整載波頻率
輸入頻率分辨率
數字設定:0. 01Hz
模擬設定:最高頻率xo.025%
控制方式
開環矢量控制
閉環矢量控制(FVC)
V/F控制
啟動轉柜
G型機:0. 5Hz/150%P型機:0.5Hz/100%
調速范圍
1:100 (svc)
穩速精度
±0. 5% (SVC)
轉柜控制精度
±0.5% (SVC)
過載能力
G型機:150%額定電流60s; 180%額定電流3s
P型機:120%額定電流60s;150%額定電流3
轉矩提升
自動轉柜提升:手動轉矩提升0. 1%~30.0%
V/F曲線
三種方式:直線型,多點型,N次方型V/F曲線
(1.2次方、1.4次方、1.6次方、1.8次方、2次方)
V/F分離
2種方式;全分離、半分離
加減速曲線
直線或S曲線加減速方式。
四種加減速時間,加減速時間范圍:0.0~6500.s
直流自動
直流制動頻率:0. OOHz~最大頻率
制動時間:0.Os~36. Os制動動作電流:0.0%~100.0%
點動控制
點動頻率范圍:O.OOHz-最大頻率 點動加速時間:O.Os-6500.Os
簡易PLC、多段速運行
通過內置PLC或控制端子實現最多1 6段運行
內置PID
可方便實現過程控制閉環控制系統
自動電壓調整(AVR)
當電多電壓變化時,能自動保持輸出電壓恒定
過壓過流失速控制
對運行期間電流電壓自動限制,防止壓跳閘
快速限流功能
最大限度減小過流故障,保護變頻器正常運行
轉矩限定與控制 “挖土機”特性,對運行期間轉矩自動限制,防止頻繁過度跳閘,閉環矢量模式可實現轉矩控制

MRG280系列變頻器技術規格

  項目 規格
運行 出色的性能
以高性能的電流矢量控制技術實現異步電機和同步電機控制
瞬停不停
瞬時停電時通過負載回饋能量補償電壓的降低,維持變
頻器時間內繼續運行
快速限流
避免變頻器頻繁的出現過流故障
虛擬(IO)
五組虛擬DIDO,可實現簡易邏輯控制
定時控制
定時控制功能;設定時間范圍O.OMin~6500.OMin
多點及功能
四組電機參數,可實現四個電機切換控制
多線程總線支持
支持四種現場總線;Modbus、Profibus、CANink/CAN open
命令源
操作面板給定、控制端子給定、串行通訊口給定、
可通過多種方式切換
頻率源
1 0種頻率源:數字給予定、模擬電壓給定、模擬電流
給定、脈沖給定、串行口給定?赏ㄟ^多種方式切換
輔助頻率源
1 0種頻源率;可靈活實現輔助頻率微調、頻率合成
輸入端子
標準:5個數字輸入端子,其中1個支持最高100KH z
的調整脈中輸入
2個模擬量輸入端子,1個僅支持0~10V電壓輸入
1個支持O~10V電壓輸入或420mA電流輸入
擴展能力
5個數字輸入端子
1個模擬量輸入端子,支持-10V~10V電壓輸入,
且支持PTlOO/PTlOOO
輸出端子
標準
1個高速脈沖輸出端子(可選為開路集電極式)支持
O~100KHz的方波信號輸出
1個數字輸出端子
1個繼電器輸出端子
1個模擬輸出端子,支持0~20mA電流輸出或O~10V電
壓輸出擴展能力
1個數字輸出端子
1個繼電器輸出端子
1個模擬輸出端子,支持0~20mA電流輸出或O~10V電壓輸出
顯示與
鍵盤操
LED顯示
顯示參數
LCD顯示
可選件,中/英文提示操作內容
參數拷貝
可通過LCD操作面板選件實現參數的快速復制
按鍵鎖定和功能選擇 實現按鍵的部分和全部鎖定,定義部分按鍵的作用范圍,以防止誤操作
顯示
鍵盤
操作
保護功能 上電電機短路檢測、輸入輸出缺相保護、過渡保護、分
配地方保護、欠壓保護、過熱保護、過載保護
選配件 LCD操作面板、制動組件
環境 使用場所 室內,不受陽光直曬,無塵埃、腐蝕性氣體、可然性氣
體、油霧、水蒸氣、滴水或鹽份等
海拔調試 低于1l000m
環境溫度 -10℃~+40℃(環境溫度在40℃~50℃,請降額使用)
溫度 小于95%PH,無水珠凝結
振動
小于5.9 m/s2 (0. 6g)
存儲溫度 -20℃~+60℃
IP等級 IP20
污染等級 PD2
配電系統 TN,TT



典型接線圖

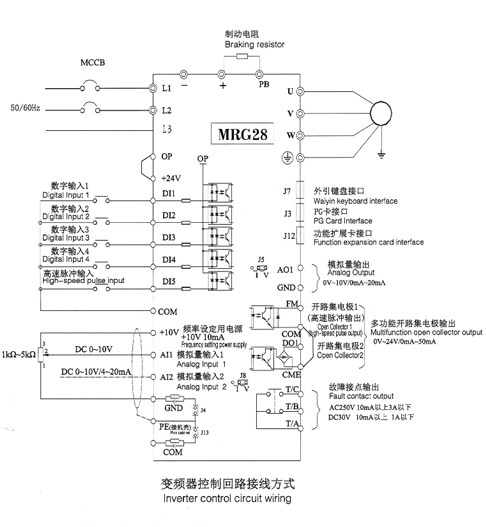

變頻器控制回路接線方式

注:所有MRG280系列變頻器控制回路接線方式一樣,上圖為三相380V變頻器接線示意圖,端子◎表示主回路端子,0表示控制回路端子。



信號輸入端子接線說明
1、Al模擬輸入端子;

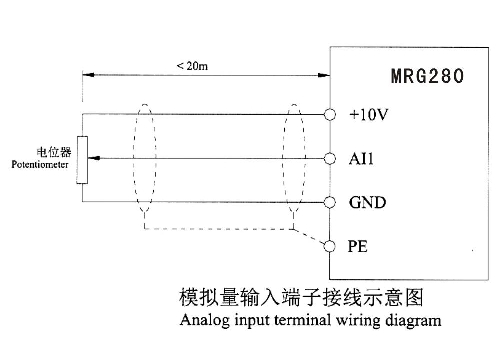

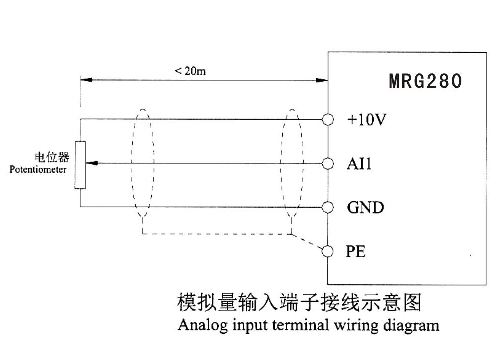

因微弱的模擬電壓信號特別容易受到外部干擾,所以一般需要用屏蔽電纜,而且配線距離盡量短,不要超過20m,如下圖左。

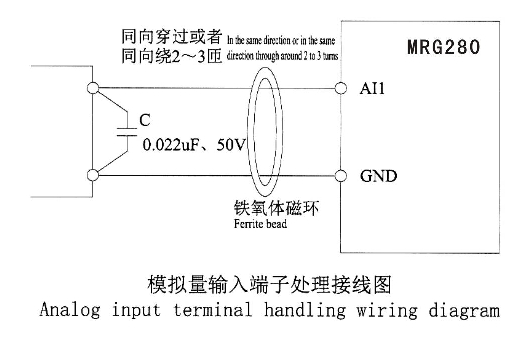

在某些模擬信號受到嚴重干擾的場合,模擬信號源側需加濾波電器或鐵氧體磁芯,如下圖



2、Dl數字輸入端子
一般需屏蔽電纜,而且配線距離盡量短,不要超過20m,當選用有源方式驅動時,需對
電源的串?dāng)_采取必要的濾波措施。建議選用觸點控制方式。

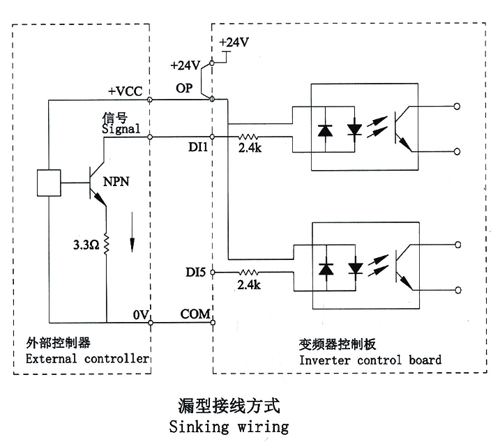

漏電接線方式

  這是一種最常用的接線方式。如果使用外部電源,必須把+24V與OP間的短接片去掉,把外部電源的24V正極接在OP端子,外部電源OV經控制器控制觸點后接到相應的Dl端子。

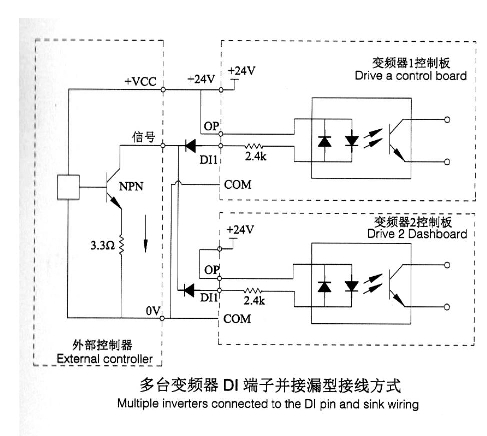

  注意:此種接線方式,下同變頻器的Dl端子不能并接使用,否則可能引起Dl的誤動作;若需Dl端子并接(不同變頻器之間),則需在Dl端子處串接二吸管(陽極接Dl)使用,二極管需滿足;IF>lOmA、UF<1V,如下圖。

  這種接線方式必須把+24V與OP之間的短路片去掉,把+24V與外部控制器的公共端接在一起,同時把OP與COM連接在一起,如果使用外部電源,必須去掉+24V與OP之間的短接片,反OP與外部電源的Ov接在一起,外部電源24V正極經外部控制器控制觸點后接入Dl相應端子控制信號輸出端子接線說明。

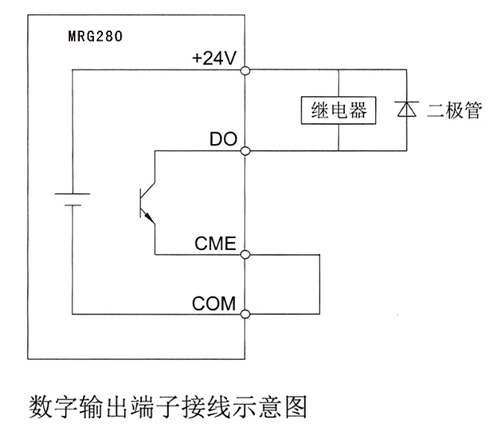

3、DO數字輸出端子
  當數字輸出需要驅動繼電器時,應在繼電器線圈兩邊加裝吸收二極管,否則易造成直
流24V電源損壞,驅動能力不大于50mA.

注1:-定要正確安裝吸收二極管的極性。如下圖。否則當數字輸出端子時,馬上會將直流24V電源燒壞。
注2:數字輸出地CME與數字輸入地COM是內部隔離的,但出廠時CME與COM已經外部短接(此時D01默認為+24V驅動)。當D01想用外部電源驅動時,必須斷開CME與COM的外部短接。

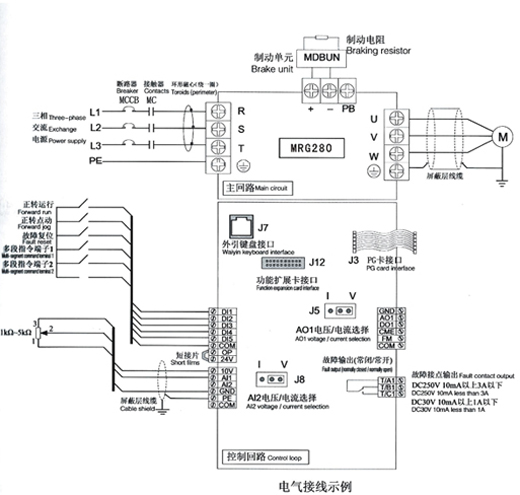

變頻器電氣接線示意圖
