MRATS系列通用型變頻調速器

技術特點

功率范圍：0. 75—400KW：
3種控制方式：無速度傳感器矢量控制、V/F控制、轉矩控制；
高轉矩、高精度、寬速驅動；
防跳閘性能，產品極其可靠；
靈活的輸入輸出端子，8路數字量輸入、2路模似量輸入、2路模似量輸出、1路繼
電器輸出和2路開路集電極輸出；
多段速運行、實用的PID;
瞬時停電不停機功能；
AVR功能：當電網電壓變化時，能自動保持輸出電壓恒定；
FDT電平檢測、過壓失速限流、停電和停機參數存儲選擇；
RS485通訊接口，采用標準的ModBusl業控制總線協議；
紡織擺頻控制、磁通制動、模擬量組合調速；
共直流母線技術實現再生能源與電動能量的轉化，從而實現節能運行；
轉速追蹤再啟動功能，實現對旋轉中的電機沖擊平滑啟動；
自動載頻調節技術、電機音調調節技術、電磁兼容性考究設計，滿足低躁音、低
電磁干擾的環保要求；
20多種故障保護類型隨時出現時能夠及時有效地保護本機或電動機；

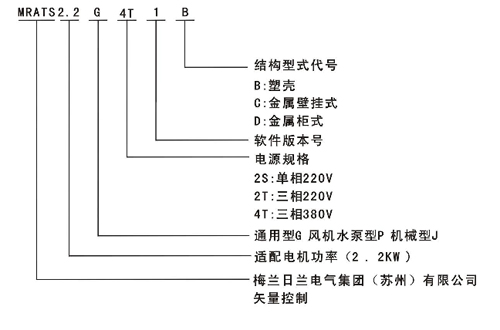

產品型號及銘牌

　　MRATS系列變頻調速器采用05尸控制系統，完成真正的無速度傳感器矢量控制，與V/F控制相比，矢量控制更大的優越性。



應用行業

　　陶瓷機械、制氧機、鍋爐給粉系統、制藥機械、精煉爐、數控機床、離心機、塔機行走、制袋機、紡織機械、注塑機、切紙機、灰漿泵、工業洗衣機、鉆機、機械手、空壓機；造紙機、紙漿機、拉絲機、立體倉庫、小車位置、球磨機和磨車等。



MRATS系列變頻調速器一覽表

型號
 額定輸入電壓 額定輸出電流(A) 結構代號 適配電機(KW) 備注
MRATSO. 75G4TIB
 ~380（三相） 2.5 B1 0.75 三相變頻調速器
（無內置制動單元）
MRATSO. 75P4TIB
 2.5 B1 0.75
MRATSl. 5G4TIB
 3.7 B1 1.5
MRATSl. 5P4TIB
 3.7 B1 1.5
MRATS2. 2G4TIB
 6 B2 2.2
MRATS2. 2P4TIB
 6 B2 2.2
MRATS3. 7G4TIB
 9 B2 3.7
MRATS3. 7P4TIB
 9 B2 3.7
MRATS5. 5G4TIB
 13 B3 5.5
MRATS5. 5P4TIB
 13 B3 5.5
MRATS7. 5G4TIB
 17 B3 7.5
MRATS7. 5P4TIB
 17 B3 7.5
MRATS11G4TIC
 25 C1 11
MRATS11P4TIC
 25 C1 11
MRATS15G4TIC
 32 C1 15
MRATS15P4TIC
 32 C1 15
MRATS18. 5G4TIC
 37 C2 18.5
MRATS18. 5P4TIC
 37 C2 18.5
MRATS22G4TIC
 45 C2 22
MRATS22P4TIC
 45 C2 22
MRATS30G4TIC
 60 C2 30
MRATS30P4TIC
 60 C2 30
MRATS37G4TIC
 75 C3 37
MRATS37P4TIC
 75 C3 37
MRATS45G4TIC
 90 C3 45
MRATS45P4TIC 90 C3 45
MRATS55P4TIC
   110 C5 55
MRATS554TIC
 110 C5 55
MRATS75P4TIC
 150 C5 75
MRATS75G4TIC
 150 C5 75
MRATS90P4TIC
 180 C5 90
MRATS90G4TIC
 180 C6 90
MRATS110P4TIC
 210 C6 110
MRATS110G4TIC
 210 C6 110
MRATS132P4TIC
 250 C6 132
MRATS132G4TIC
 250 C6 132
MRATS160P4TIC
 300 C6 160
MRATS160G4TIC
 300 C6 160
MRATS185P4TID
 340 C6 185
MRATS185G4TID
 340 C7 185
MRATS200P4TID
 380 C7 200
MRATS200G4TID
 380 C7 200
MRATS220P4TID
 420 C7 220
MRATS220G4TID
 420 C7 220
MRATS250P4TID
 480 C7 250
MRATS250G4TID
 480 C7 250
MRATS280P4TID
 540 C7 280
MRATS280G4TID
 540 C7 280
MRATS315P4TID
 610 C7 315
MRATS315G4TID
 610 C7 315
MRATS350P4TIC
 680 C8 350
MRATS350G4TID
 680 C8 350
MRATS400P4TID
 800 C8 420
MRATS400G4TID 800 C8 420



性能指標

項目 項目描述
輸入
 額定電壓；頻率
 三相380V／三相220V／三相660V／三相1 1 40V：50Hz／60Hz
允許電壓工作范圍
 電壓：士15%；電壓失衡率：<3%;頻率：士5%
輸出 額定電壓
 O～額定輸入電壓
頻率
 OH—z600Hz
過載能力
 0型：150%額定電流1分鐘，200%額定電流0.5秒；P型: 120%額定電流1分鐘，150%額定電流1秒
主要控制性能 調速范圍
 1：100
起動轉矩
 0．50Hz時180%額定轉矩
運行轉速穩態精度
 ≤±0. 5%額定同步轉速
頻率精度
 數字設定：最高頻率x±0.01%；模擬設定：最高頻率x±0. 02%
頻率分辨率
 數字設定：0. OIHz；模擬設定：最高頻率x0.1%
轉矩提升
 自動轉矩提升，手動轉矩提升0，1%～30.0%
V/F曲線
 用戶設定V/F曲線方式和2．O次冪降轉矩特性曲線方式
直流制動
 直流制動開始頻率：0.00一最大頻率，制動時間：0.0～50.0秒制動動作電流僮：0.0～iso.0%
點動
 點動頻率范圍：0. OOHz～最大頻率；點動加減速時間0.1～3600．O秒可設，點動間隔時間可設
多段速運行
 通過內置控制端子實現多段速運行
內置
 可方便地構成閉環控制系統
自動節能運行
 根據負載情況，自動優化V/F曲線，實現節能運行
自動電壓調(AVR)
 當電網電壓變化時，能自動保持輸出電壓恒定
自動限流
 對運行期間電流自動限制，防止頻繁過流故障跳閘
自動載波調整
 根據負載特性，自動調整載波頻率
客戶化功能 紡織擺頻
 紡織擺頻控制，可實現中心頻率可調的擺頻功能
音調調節
 調節電機運行時的音調
瞬停不停機控制
 瞬時掉電時，通過母線電壓控制，實現不間斷運行
捆綁功能
 運行命令通道與頻率給定通道可以任意捆綁，同步切換
運行功能 運行命令通道
 操作面板給定、控制端子給定、串行口給定，可通過多種方式切換
頻率給定通道
 數字給定、模擬電壓給定、模擬電流給定、串行口給定，可通過多種方式隨時切換
輔助頻率給定
 實現靈活的輔助頻率微調、頻率合成
脈沖輸出端子
 0～50kHz的脈沖方波信號輸出，可實現設定頻率、輸出頻率等物理量的輸出
模擬輸出端子
 2路模擬信號輸出，分別可選0/4～20mA或0/2—10V，可實現設定頻率、輸出頻率等物理量的輸出
操作面板 LEO顯示
 可顯示設定頻率、輸出頻率、輸出電壓、輸出電流等20種參數
按鍵鎖定和功能選擇
 實現按鍵的部分或全部鎖定，定義部分按鍵的作用范圍，以防止誤操作
保護功能
 缺相保護、過流保護、過壓保護、欠壓保護、過熱保護、過載保護等20多種故障保護
選配件 操作面板、制動組件、遠程控制盒、遠程電纜、通信總線適配器等
環境
 使用場所
 室內，不受陽光直曬，無塵埃、腐蝕性氣體、可燃性氣體、油霧、水蒸汽、滴水或鹽份等
海拔高度
 低于1000米
主要控制性能 環境溫度
 -10℃～+40℃（環境溫度在40℃～50℃，請降額使用）
溫度
 小于95%RH，無水珠凝結
振動
 小于5.9米／秒2 (0. 69)
存儲溫度 -400C～+70℃
主要控制性能 防護等級
 IP20
冷卻方式 強制風冷，帶風扇控制
安裝方式 壁掛式、裝機裝柜式



CPU板描述

　　采用MICROCHRP 32位核心DSC專用芯片，整個CPU板為世界上最小的變頻器控制板之一，運用空間電壓矢量的控制方法，使整機體積更小，控制更加精準，變頻器整體設計強化了電磁兼容特性，PCB板元器件均采用進口最新的SMT貼片實現了自動化貼片工藝，保證了產品的可靠性與穩定性。



配線連接

適用機型：MRATSO. 75～15G4TIB



配線連接

適用機型：MRATS15～400G4TIC



主回路輸入輸出端子



主回路端子描述

端子名稱
 功能說明
R、S、T
 三相交流380V輸入端子
P1、 (+) 外接直流電抗器預留端于
(+)、PB
 外接制動電阻預留端子
（一）
 直流負母線輸出端子
U、V、W
 三相交流輸出端子
PE 屏蔽接地端子



適用機型

MRATS18. 5～75G/90P4T1C



主回路端子描述

端子名稱
 功能說明
R、S、T
 三相交流380V輸入端子
P1、 (+) 外接直流電抗器預留端于
(+)、PB
 外接制動電阻預留端子
（一）
 直流負母線輸出端子
U、V、W
 三相交流輸出端子
PE 屏蔽接地端子



適用機型

MRATS90~132G/160P4TIC



主回路端子描述

端子名稱

 功能說明
R、S、T
 三相交流380V輸入端子
P1、 (+)
 外接直流電抗器預留端于
（一）
 直流負母線輸出端子
U、V、W
 三相交流輸出端子
PE
 屏蔽接地端



配線連接

適用機型：MRATS15～400G4TIC



主回路輸入輸出端子

無傳感器矢量控制下，轉矩響應<20ms。有傳感器矢量控制下，轉矩響應<5ms



主回路端子描述

端子名稱
 功能說明
R、S、T
 三相交流380V輸入端子
P1、 (+)
 外接直流電抗器預留端于
(+)、PB 外接制動電阻預留端子
（一）
 直流負母線輸出端子
U、V、W
 三相交流輸出端子
PE
 屏蔽接地端



適用機型

MRATS18. 5～75G/90P4T1C



主回路端子描述

端子名稱
 功能說明
R、S、T
 三相交流380V輸入端子
P1、 (+)
 外接直流電抗器預留端于
（一）
 直流負母線輸出端子
U、V、W
 三相交流輸出端子
PE
 屏蔽接地端



適用機型

MRATS90~132G/160P4TIC



主回路端子描述

端子名稱
 功能說明
R、S、T
 三相交流380V輸入端子
P1、 (+)
 外接直流電抗器預留端于
（一）
 直流負母線輸出端子
U、V、W
 三相交流輸出端子
PE
 屏蔽接地端



適用機型

MRATS160~400G4TIC。



主回路端子描述

端子名稱
 功能說明
R、S、T
 三相交流380V輸入端子
P1、 (+)
 外接直流電抗器預留端于
（一）
 直流負母線輸出端子
U、V、W
 三相交流輸出端子



控制板端子的連接

Tb3端子排列如下：



控制板TB3端子功能表

類別 端子標號 名稱 端子功能說明 規格
通訊
 RS485+
 RS485
通訊接口		 485差分信號正端
 RS232通訊接口需要
另外加裝轉換板		 標準RS-485通訊接口請使用雙絞線或屏蔽線
RS485- 485差分信號負端
模擬輸入
 Al1
 模擬輸入Al1
 接受模擬電壓量輸入（參考地：GND） 輸入電壓范圍：0—10V輸入阻抗：
100kΩ分辨率：1／2000
A12 模擬輸入A12
 接受模擬電壓／電流量輸入，電壓、電
流由跳線JP2選擇，出廠默認電流（參考
地：GND）		 輸入電壓范圍：0～10V（輸入阻抗：100kΩ）
輸入電流范圍：0～20mA（輸入阻抗：165Q）
分辨率1/2000
模擬輸出
 FM
 模擬輸出1
 提供模擬電壓／電流量輸出，可表示1 2
種量，輸出電壓、電流由跳線JP2選擇，
出廠默認輸出電壓（參考地：GND）		 電流輸出范圍：0/4—20mA
電壓輸出范圍：0/2～1 0mA
AM 模擬輸出2
 提供模擬電壓／電流量輸出，可表示1 2
種量，輸出電壓、電流由跳線J尸2選擇，
出廠默認輸出電流（參考地：GND）
電源
 10V
 +10V電源
 對外提供+10V參考電源 最大允許輸出電流50mA
GND
 +10V電源地
 模擬信號和+10V電源的參考地 內部與COM隔離
屏蔽 PE 屏蔽接地 用于端子接線屏蔽層接地。模擬信號線、
485通訊線、電機電纜線的屏蔽層可接
在此端子		 在內部與主回路接線端子PE相連



控制板端子TB1和TB2的說明

TB2端子排序如下：



TB1端子排序如下：

類別 端子標號 名稱 端子功能說明 規格
多功能
輸入端
子		 S1 多功能輸入端子1 可編程定義為多種功能的開關
量輸入端子（公共端：S）

光耦隔離輸出工作電壓范圍：9～30V
最大輸出電流：50mA
多功能
輸入端
子		 S2 多功能輸入端子2
S3 多功能輸入端子3
S4 多功能輸入端子4
S5 多功能輸入端子5
S6 多功能輸入端子6
S7 多功能輸入端子7
 S7、S8除可作為普通多功能端子
(同S1～S6)使用外，還可作為
高速脈沖輸入端口		 光耦隔離輸入等效圖如上輸入阻抗：R=2KΩ
最記輸入頻率：100KHz（單相）／50KHz（雙相）
輸入電壓范圍：1 5-30V
S8 多功能輸入端子8
Y1
 雙向開路集電極輸出端子1
 可編程定義為多種功能的開關量
輸出端子（公共端：Y）		 光耦隔離輸出工作電壓范圍：9—30V
最大輸出電流：50mA
Y2
 雙向開路集電極輸出端子2
DO
 開路集電極脈沖
輸出端子		 可編程定義為多種功能的脈沖信
端子號輸出端子（參考地：COM）		 輸出頻率范圍，最大50KHz
KA
 繼電器輸出 可編程定義為多種功能的
繼電器輸出端子		 KA -KB：常閉，KA -KC：常開觸點容量;
KB
KC
電源
 24V
 +24V電源
 對外提供+24V電源
公共端子，與其它		 最大輸出電流：200mA
COM
 +24V電源公共端
 端子配合使用
 COM與GND內部隔離
屏蔽 PE 屏蔽接地 屏蔽層接地端子 內部與主回路端子PE相連
